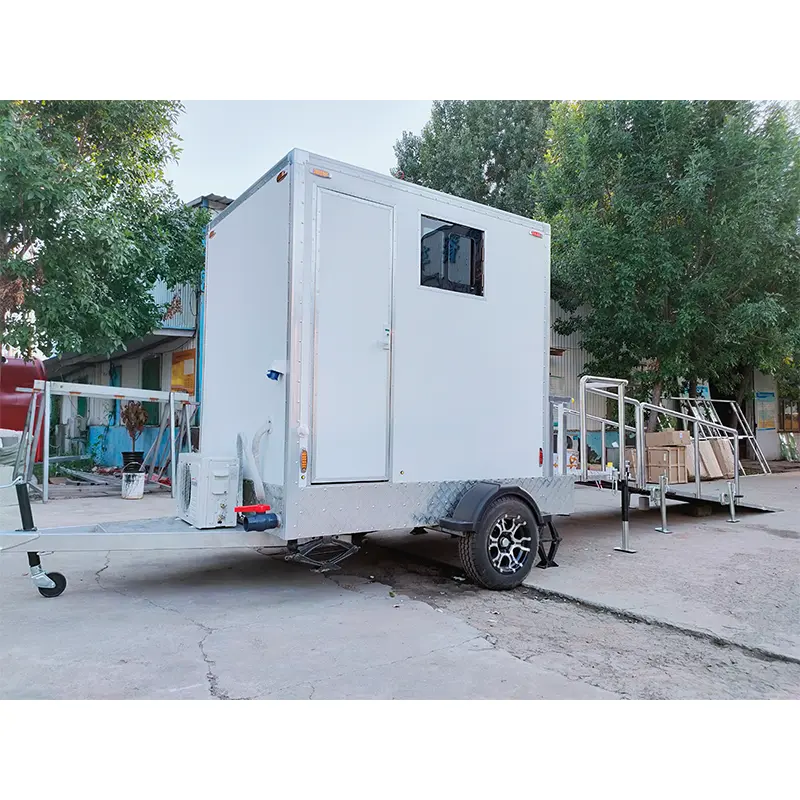

Trailer de banheiro ADA acessível para cadeiras de rodas

O trailer de banheiro ADA acessível para cadeiras de rodas TUNE é uma unidade de banheiro móvel projetada para usuários de cadeiras de rodas e pessoas que necessitam de suporte adicional. Como fabricante de reboques sanitários móveis, Qingdao Tune Technology Co., Ltd. produz este reboque sanitário ADA para eventos públicos, instalações municipais, canteiros de obras e projetos de locais acessíveis. O projeto inclui uma via de acesso mais ampla, uma rampa metálica externa, um arranjo interno espaçoso, equipamento acessível para lavagem das mãos, barras de apoio e um botão de chamada de emergência.

Um reboque sanitário ADA não é avaliado apenas pela presença de uma rampa. A folga da porta, a inclinação da rampa, o espaço de viragem, a área de transferência do vaso sanitário, a posição do corrimão, a altura da pia, o acesso de emergência e as regras locais de acessibilidade influenciam a usabilidade prática.

A configuração fornecida destina-se a suportar acesso com barreiras reduzidas. Os compradores locais verificam o desenho final em relação às regulamentações aplicáveis ​​em seu país, estado ou município antes de colocar a unidade em serviço público.

Dimensões e configuração principais

As dimensões finais e folgas interiores são verificadas no desenho técnico aprovado. Equipamentos opcionais podem afetar a área de giro disponível, o acesso para manutenção e o peso total.

Detalhes importantes de acessibilidade

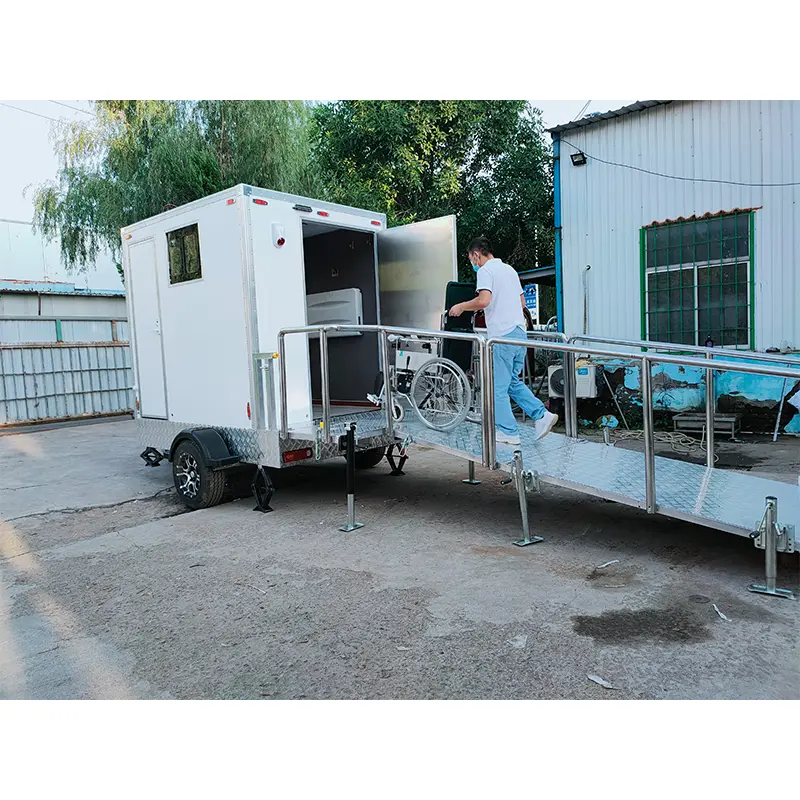

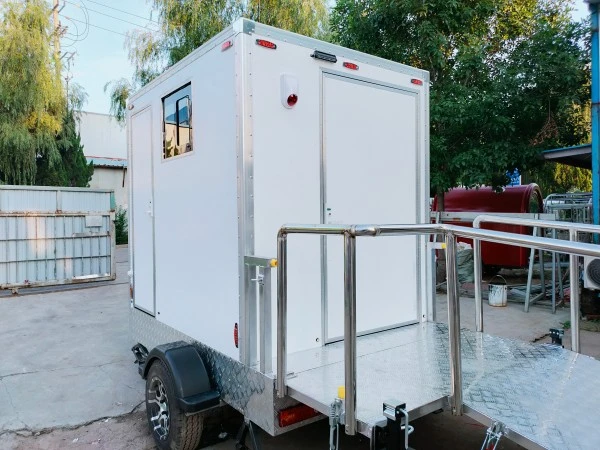

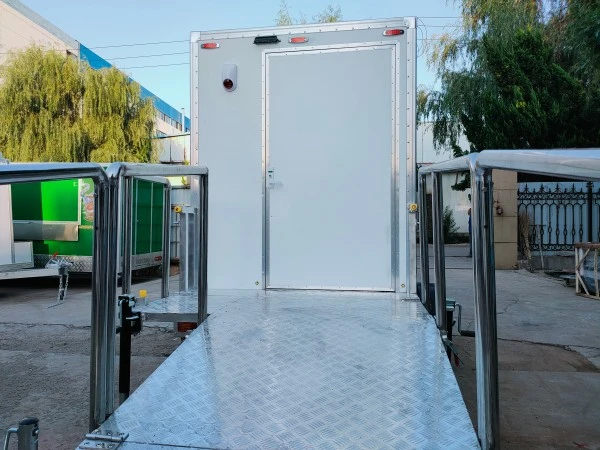

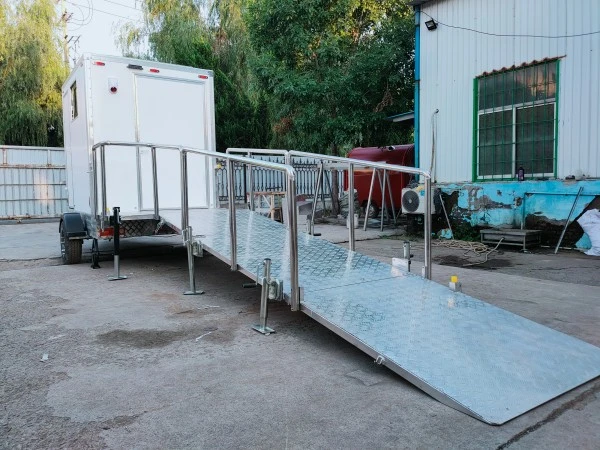

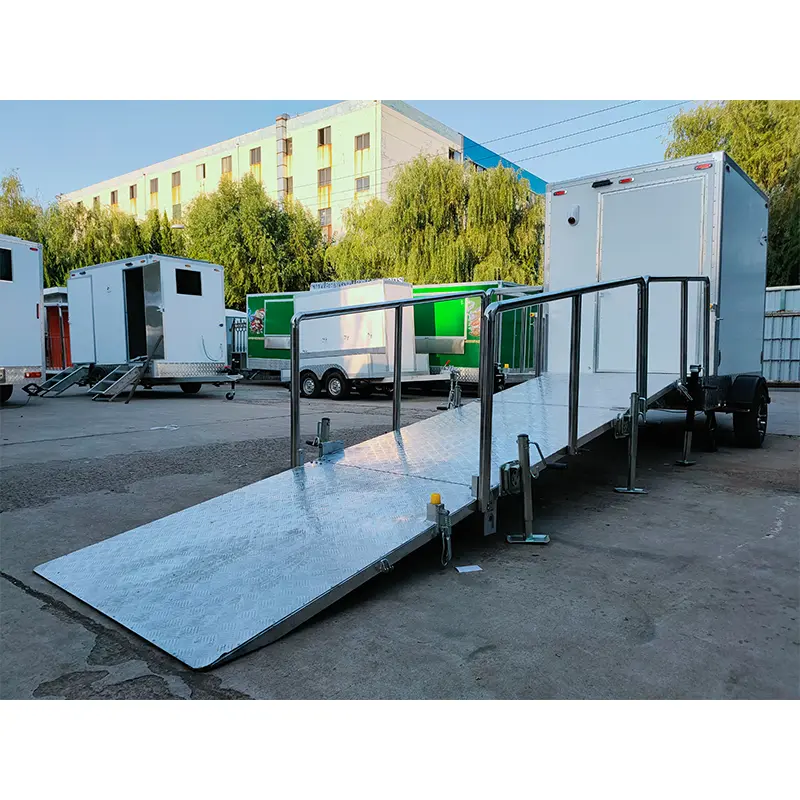

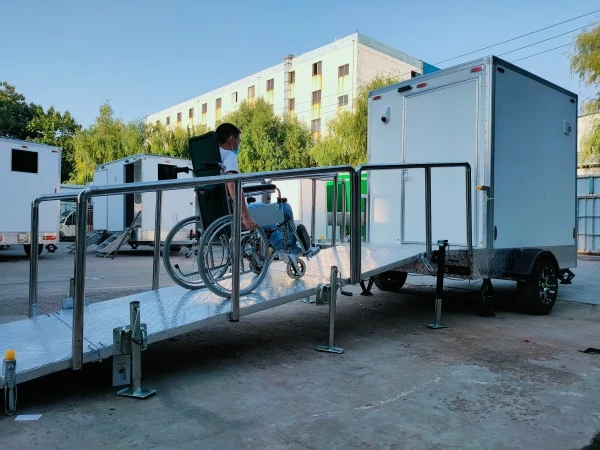

Rampa de entrada

A rampa de acesso metálica reduz a diferença de altura entre o solo e o piso do trailer. O operador do local coloca o reboque em terreno estável e mantém a superfície da rampa livre de lama, água, materiais soltos e obstruções.

O ângulo de rampa real depende da altura do piso do reboque e das condições do solo. Uma área de pouso adequada é reservada na frente da rampa para que os cadeirantes possam se aproximar, virar e entrar com segurança.

Movimento de portas e interiores

A entrada mais ampla e o arranjo interno aberto proporcionam mais espaço para acesso de cadeiras de rodas. O projeto final considera o raio de viragem da cadeira de rodas, a abertura da porta, a posição de transferência do vaso sanitário e a rota de aproximação da pia.

Para projetos públicos, o comprador confirma se corrimãos adicionais, sinalização, piso antiderrapante, indicadores visuais ou iluminação de emergência são exigidos pelas regras locais.

Sanita e trilhos de apoio

A sanita de cerâmica com descarga para os pés está posicionada a uma altura destinada a uma utilização acessível. Barras de apoio apoiam os usuários durante transferências e movimentos. A localização final e os requisitos de resistência das barras são verificados durante a inspeção de produção.

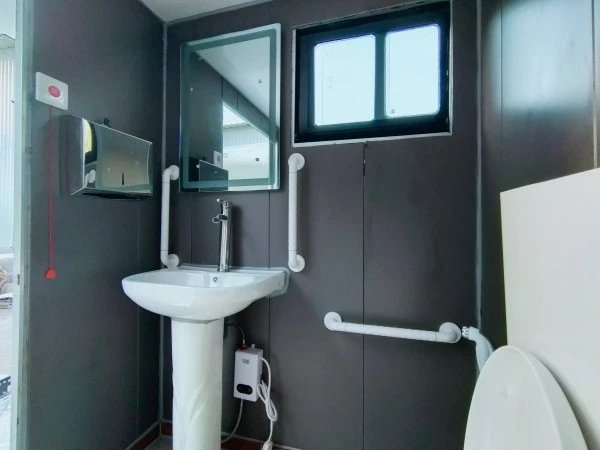

Lavatório acessível

O lavatório foi projetado com uma disposição mais baixa e mais acessível do que uma pia padrão de uso vertical. O comprador confirma a altura preferida da pia, a folga para os joelhos, o estilo da torneira e o método de controle de água quente antes que o desenho seja finalizado.

Botão de chamada de emergência

Um botão de chamada de emergência está instalado dentro do trailer para que o usuário possa solicitar assistência quando necessário. O operador do projeto define como o sinal é recebido, quem responde e como o sistema é testado antes do trailer ser aberto ao público.

Onde o trailer pode ser usado

Este trailer sanitário portátil é considerado para:

● Casamentos ao ar livre e eventos públicos

● Festivais e exposições

● Canteiros de construção e reforma

● Parques e áreas recreativas

● Instalações esportivas

● Locais de produção de filmes

● Instalações municipais temporárias

● Resposta emergencial e projetos de socorro

● Instalações acessíveis para eventos privados

Para um evento ao ar livre, o trailer é colocado em uma rota firme com espaço adequado ao redor da rampa. Para um projeto de construção, o caminho de acesso é separado de equipamentos pesados ​​e terreno irregular sempre que possível.

Um formato móvel é útil quando a instalação acessível é necessária por um período limitado do projeto ou é movida entre locais. O comprador providencia transporte, apoio no solo, abastecimento de água doce, remoção de águas residuais e limpeza de rotina.

Sistemas Hídricos, Elétricos e Climáticos

O modelo de referência inclui um tanque de água doce de 400 L e um tanque de águas residuais de 800 L. Esses tanques suportam operação temporária sem exigir uma ligação permanente de água municipal, enquanto o intervalo de manutenção depende do número de usuários e dos requisitos de limpeza.

O equipamento padrão inclui:

● Pia única para lavar as mãos

● Torneira com botão

● Sistema de água quente e fria

● Bomba de água

● Sistema de ar condicionado

● Iluminação interna e externa

● Chuveiro e cortinas, se selecionado

● Sistema de reprodução de música

● Espelho e acessórios de suporte

A tensão elétrica, a frequência, a capacidade do ar condicionado, o tipo de esquentador e a ligação do botão de emergência são confirmados de acordo com o mercado de destino.

Orientação de Operação

Antes de abrir

1. Coloque o trailer em terreno estável e razoavelmente nivelado.

2. Instale e inspecione a rampa de acesso.

3. Verifique a rota livre do solo até a entrada.

4. Encha o tanque de água doce.

5. Teste a pia, a torneira e o vaso sanitário.

6. Verifique o botão de chamada de emergência.

7. Inspecione barras de apoio e acessórios acessíveis.

8. Confirme a iluminação, o ar condicionado e a ventilação.

9. Mantenha a saída de águas residuais fechada durante o uso.

Inspeção de rotina

Os operadores verificam a superfície da rampa, o movimento da porta, os fixadores das barras de apoio, o acesso à pia, o funcionamento do vaso sanitário, o sinal de emergência e as condições do piso em intervalos planejados.

Controle de qualidade de fábrica

A TUNE Factory organiza a inspeção das dimensões do reboque, instalação de eixos e pneus, sistemas de freio e iluminação, estrutura de rampa, largura e operação de portas, instalação de vasos sanitários e barras de apoio, posição da pia, bomba de água e conexões de encanamento, operação de botão de emergência, função de ar condicionado, acabamento interno e condição do piso, e embalagem e proteção de transporte.

O comprador solicita um desenho de layout final, lista de equipamentos e registro de inspeção antes do envio.

Opções de personalização

O interior é ajustado de acordo com a necessidade do projeto. As opções incluem:

● Disposição diferente da pia

● Barras de apoio adicionais

● Controles de torneira alternativos

● Equipamento de água quente

● Marca externa

● Cores personalizadas

● Sinais direcionais e de acessibilidade

● Iluminação adicional

● Arranjo modificado de porta ou rampa

● Equipamento de chuveiro selecionado

A personalização é revisada quanto ao seu efeito no espaço de giro, dimensões da carroceria, carga por eixo, demanda elétrica e acesso para manutenção.

Certificações

Marcação CE — Normas de segurança, saúde e proteção ambiental da UE.

ISO 9001 — padrão internacional de sistema de gestão da qualidade.

Certificação DOT – padrões de segurança do Departamento de Transportes dos EUA.

Perguntas frequentes

Esta unidade pode ser usada em um evento público?

É utilizado para eventos públicos quando o layout final, a rota de acesso e os requisitos de acessibilidade local foram revisados ​​e aprovados pelo operador do projeto.

A rampa é automaticamente hidráulica?

O arquivo padrão identifica uma rampa metálica de acessibilidade. Um sistema de descida hidráulica é tratado como uma configuração opcional, a menos que seja especificamente listado e confirmado na cotação.

Precisa de uma conexão permanente de água?

Nenhuma conexão permanente é necessariamente necessária porque o trailer inclui um tanque de água doce. O tanque é reabastecido e as águas residuais são removidas através de um sistema aprovado.

O produto pode ser personalizado?

Sim. A TUNE Factory discute detalhes de equipamentos internos, cores, marcas, sistemas de água, iluminação e acessibilidade antes da produção.

Requisitos de cotação

Forneça o destino, aplicação pretendida, usuários estimados, condições de acesso ao local, recursos de acessibilidade necessários, padrão elétrico, plano de serviço de água, cor externa, logotipo e data prevista de entrega.

A TUNE elabora para aprovação o desenho técnico, lista de configuração, plano hidráulico e elétrico, checklist de inspeção e cotação comercial.

Verificação de campo e avaliação do cliente: trailer de banheiro ADA acessível para cadeiras de rodas

Visão geral da implantação do site e matriz técnica

● Nome do produto: Trailer de banheiro ADA acessível para cadeiras de rodas

● Região de implantação: Locais costeiros e parques municipais do Meio-Atlântico, Estados Unidos

● Categoria do cliente: Serviços de saneamento para eventos comerciais e aluguel de frota

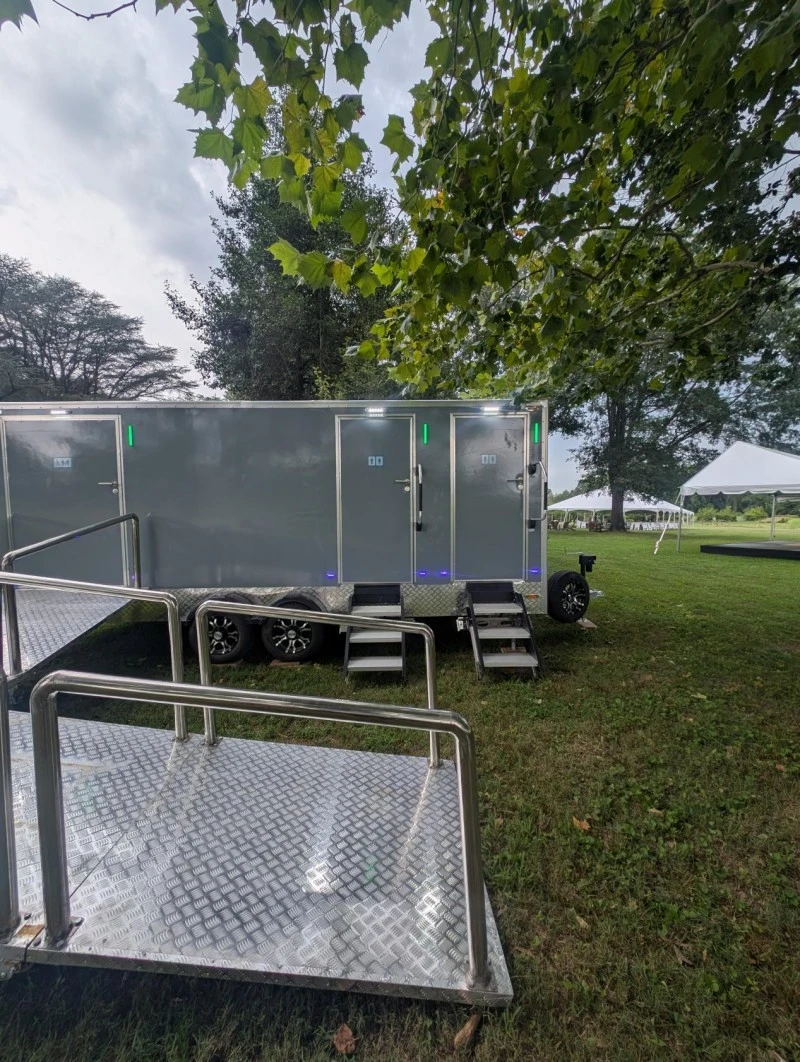

● Layout da planta baixa: Suíte integrada de três portas (1 câmara ADA acessível para cadeiras de rodas + 2 câmaras padrão privativas)

● Especificações do material rodante: Sistema de eixo duplo tandem para serviço pesado, rodas personalizadas com detalhes cromados, pneus radiais de alta carga

● Sistema lógico de ocupação: faixas de status de LED de duas cores externas montadas na porta (verde: vago / vermelho: em uso)

Engenharia Estrutural e Análise de Conformidade ADA

A implantação de unidades sanitárias móveis para eventos públicos inclusivos e casamentos luxuosos ao ar livre nos Estados Unidos exige o cumprimento de padrões estruturais rigorosos, diretrizes de acessibilidade de baixa inclinação e engenharia de chassis para serviços pesados:

1. Geometria de rampa ADA de alta estabilidade e rigidez do corrimão

A suíte principal usa uma rampa estendida de alumínio com placa diamantada de nível comercial. Projetado com inclinação gradual, permite uma entrada suave e autoassistida para usuários de cadeiras de rodas manuais e elétricas, bem como para hóspedes que necessitam de apoio de andador. Corrimãos contínuos de aço inoxidável de vários níveis 304 são montados rigidamente ao longo do perímetro da rampa para evitar deslizamentos nas bordas e suportar fortes forças descendentes.

2. Capacidade de implantação em terreno duplo

A unidade mantém o nivelamento da estrutura em diferentes superfícies de terreno – desde parques gramados macios e não pavimentados até asfalto sólido adjacente a orlas costeiras. Macacos de nivelamento de estabilizadores reforçados integrados eliminam a flexão do chassi durante carregamento em rampa e eventos de alto tráfego de pedestres.

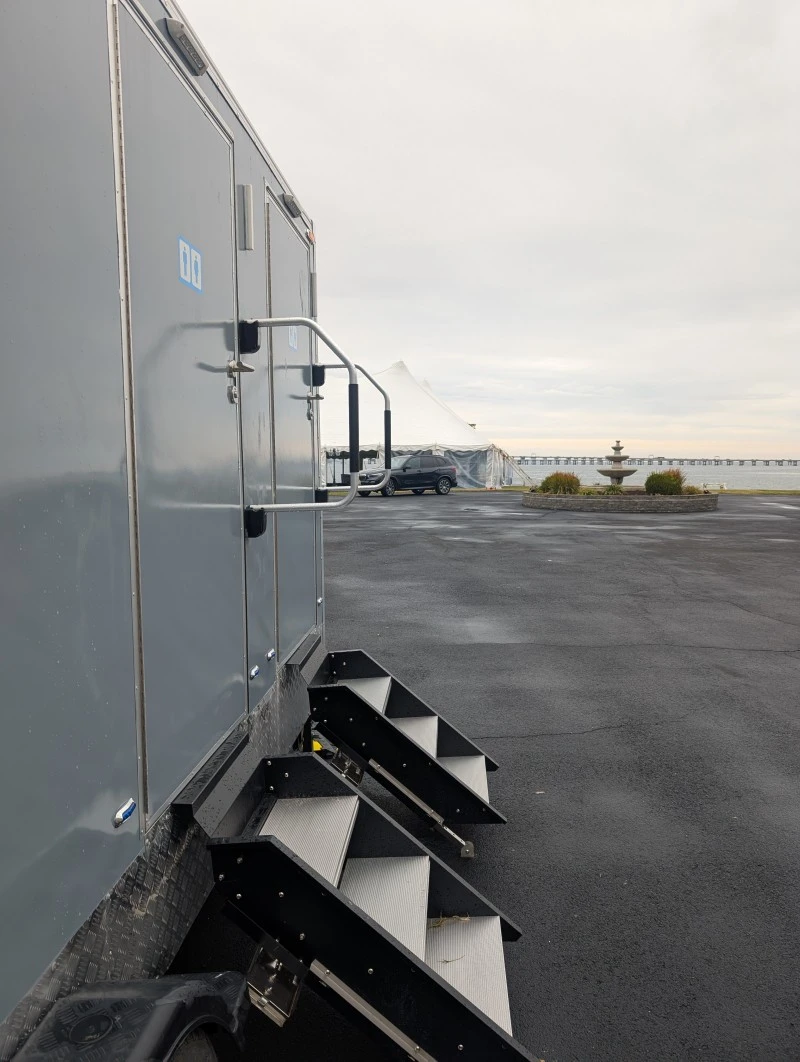

3. Monitoramento Integrado de Ocupação e Ergonomia dos Passos

Cada porta de entrada possui uma barra de iluminação LED externa montada na parte superior e uma faixa de status vertical que muda automaticamente de verde para vermelho quando o ferrolho interno da porta é acionado. As suítes padrão usam módulos de escada suspensos de alumínio de 3 níveis, construídos com placas de piso de alta fricção e alças curvas de aço para entrada segura durante eventos noturnos.

Revisão transcrita de cliente dos EUA

Comprador verificado: Gerente de Logística, Mid-Atlantic Event & Fleet Solutions Local: Maryland / Virginia Event Zone, Estados Unidos Avaliação: 5,0 / 5,0 estrelas

"Integramos o trailer de banheiro ADA acessível para cadeiras de rodas em nossa frota de aluguel para atender às regras de conformidade municipais para festivais públicos e casamentos imobiliários sofisticados em toda a região. Os equipamentos de acessibilidade muitas vezes podem parecer industriais, mas esta unidade atinge o equilíbrio certo entre design arquitetônico limpo e utilidade pesada.

A entrega do frete em nosso pátio ocorreu sem problemas e todos os componentes estruturais chegaram intactos. O pneu sobressalente montado na lingueta no quadro A dianteiro é uma adição prática que dá tranquilidade aos nossos transportadores rodoviários ao viajar entre os locais.

Operacionalmente, o trailer superou as expectativas. Durante um evento de fim de semana para 500 convidados, a rampa da ADA suportou o tráfego contínuo sem se deslocar ou flexionar no gramado. O encanamento interno funcionava de forma confiável em conexões padrão de água da cidade e de energia costeira. Ter luzes de ocupação LED verdes/vermelhas na parte externa das portas reduziu significativamente o congestionamento da linha. É uma instalação móvel bem projetada, durável e totalmente funcional."
